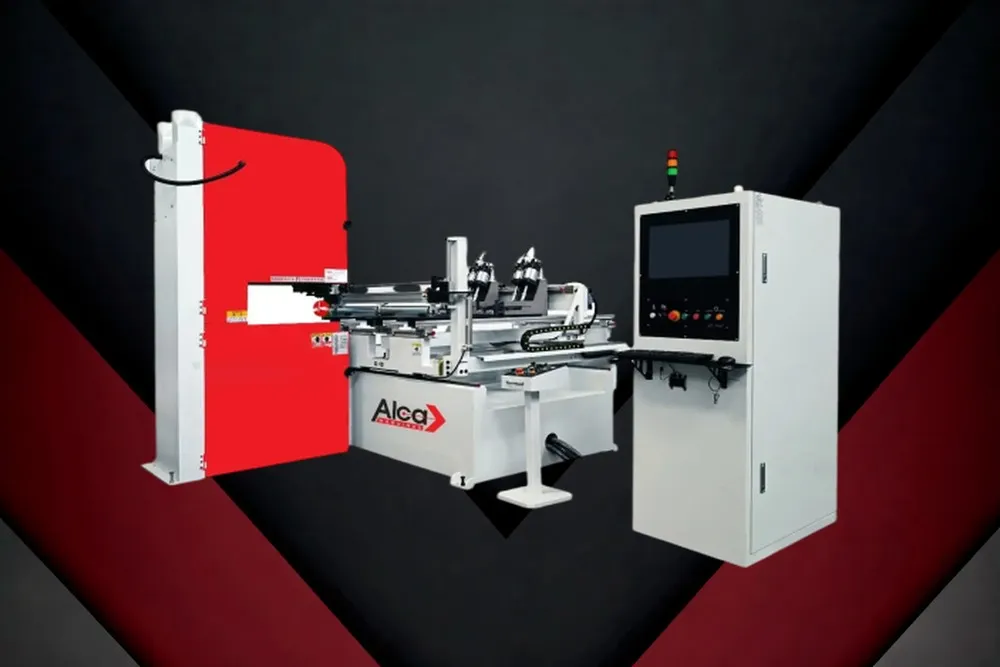

Serra de Fita CNC – AL 1250

Características

• Maximize a economia de material, pode ser de comprimento fixo, corte em ângulo reto, pule métodos de processamento diversificado de corte;
• É fácil de operar e aprender, podendo ser empregado após simples treinamento sem mão de obra especializada;
• A máquina se movimenta de forma rápida e eficiente, realizando um salto na capacidade de produção e múltiplos dispositivos de proteção;
• Processador gráfico, que processa apenas poli-linhas gráficas CAD, arcos, linhas retas e splines;
• Operação segura, economia de tempo, economia de trabalho e economia de material, o que melhora muito a eficiência da produção;
• Infraestrutura de máquina estável
• A estrutura sólida é construída por soldagem de alta rigidez, temperada a 600 ℃ e tratada com alívio especial de tensão. A estrutura é fixada e processada (usinada) de uma só vez para garantir a melhor rigidez estrutural e estabilidade da máquina, que é firme e durável e não é fácil de deformar. Mantém uma boa precisão mecânica, estabilidade e precisão durante o movimento rápido
• Excelente tecnologia de processamento de quadros
• O centro de usinagem de pórtico de cinco lados CNC importado, centro de usinagem vertical, centro de usinagem horizontal, torno CNC e outros equipamentos de produção sofisticados e tecnologia avançada de produção e processamento introduzida pela empresa têm qualidade confiável e precisa para fresagem e perfuração únicas, de modo a garantir todos os padrões de tolerância geométrica correspondentes do corpo da máquina, o corpo da máquina é durável e garante a melhor precisão de usinagem da máquina
• Configuração mecânica
• O módulo de conexão centralizado é usado para conectar com o usuário no local
• Lubrificação por óleo para todos os mecanismos de acionamento e sistema de lubrificação automática do trilho guia linear (display numérico)
• Não há necessidade de adicionar óleo manualmente. Todas as peças lubrificantes são lubrificadas regularmente e com a quantidade programada, o que é mais conveniente para manutenção
• Faixa de processamento
• Capacidade de corte
• 125mm (Largura)
• 1250mm (Comprimento)
• 180mm（Altura)
• Componentes de trabalho
• Parâmetros mecânicos
• 1 – Lâmina de serra
• 2 – Velocidade de operação
• Parâmetros de Trabalho
• Fonte de Energia
• 220V/60Hz
• Consumo total de Energia
• 8.5KW
• Pressão de ar Comprimido
• 6 bar
• Mangueira Pneumática
• 12mm
• Cabo elétrico
• Saídas de exaustão
• 6＂(2 x)
• Dimensões para Instalação
• 3500×3300×3000mm（LxCx A）
• Ambiente para instalação e uso do equipamento
• Local sem gotículas de água, vapor, poeira oleosa, interferência de ruído eletromagnético e longe de fontes e fontes de calor;
• Temperatura ambiente relativa deve ser inferior a 80%, sem condensação e a temperatura é de 5℃ – 40℃.Se a temperatura ambiente exceder 40℃, por favor, vá para um local bem ventilado;
• Tensão de trabalho é trifásica AC380V, 50/60Hz, e a oscilação permitida é 380V (±10%). Se a tensão real exceder a faixa de tensão permitida, forneça equipamento estabilizador de tensão, que deve ser providenciada pelo comprador;
• O equipamento não deve ser instalado em solo macio devido aos requisitos do local de colocação do equipamento, sendo recomendado colocá-lo em piso de concreto;
• O Painel elétrico integra o terminal de operação e o dispositivo de refrigeração do gabinete de controle elétrico;
• Ruído de carga do equipamento ≤75db(a);
• Dispositivo de estabilização de tensão correspondente à potência total do equipamento deve ser instalado se necessário
• Configuração mecânica：
• Sistema Operacional
• Plataforma Windows
• Intel Lexus 1.6g dual core
• Interface de Usuário
• LAN×1,USD2.0×4,RS232×1
• Memória
• 2G DDR3
• Disco Rígido
• Industrial 32g solid state drive
• Analog Quantity
• Analog IO is 1 out
• Sistema CNC aberto com grande de personalização
• O digital IO adota a comunicação splink bus, que possui comunicação estável e fiação simples
• Desempenho estável, capacidade anti-interferência
• EMC rigoroso e teste de vibração
• 1. Potência
• 5.5KW (7,5 CV)
• 2. Grau de Proteção
• IP 55
• 3. Grau de Eficiência Energética
• 4. Rotação
• 1440 RPM
• 5.Peso
• 44kg
• Outras configurações
• 2 – Modo de condução
• Realiza as funções de distribuição de baixa tensão, proteção do motor, compensação do fator de potência, conversão de frequência do motor e partida suave;
• Excelente desempenho, proteção confiável e instalação flexível, tecnologia de fiação e disjuntor de proteção contra vazamento integrado
• Proteção e segurança da máquina-ferramenta
• 1 – Gabinete / Painel elétrico
• O Painel elétrico está equipado com trocador de calor, cooler de refrigeração, dissipação de calor, etc. para evitar o desgaste dos componentes elétricos devido à temperatura excessiva;
• A linha de montagem dividida lateral é adotada, o que traz mais comodidade e rapidez na desmontagem e depuração da máquina, melhora a capacidade anti-interferência da máquina e do equipamento e fornece proteção de desligamento de emergência. O painel de controle do equipamento está equipado com um interruptor de parada de emergência;
• Para garantir a operação segura do equipamento, a caixa de controle elétrico do gabinete de controle possui características totalmente fechadas à prova de poeira e à prova d'água
• 2 – Equipamento
• A máquina é equipada com botão de parada de emergência e cada eixo do equipamento possui limite de deslocamento duplo, incluindo interruptor de limite de contato mecânico e sensor fim de curso
• Ferramentas Padrão
• Caixa de ferramentas
• 1 peça
• 10 peças
• Chave de boca 10 – 12
• 4 peças
• Chave combinada 13
• Chave de boca 17- 19
• Chave de boca 22 – 24
• Garantia
• A máquina possui garantia de 1 ano contra defeitos de fabricação em peças e componentes mecânicos e 6 meses de garantia para a parte elétrica. Não se considera garantia do produto: operação inadequada, necessidade de regulagens, limpeza, desastres naturais, consumíveis
• Condições Gerais
• Valor do investimento R$ 295.000,00 reais
• Validade da proposta 5 dias após a emissão
• Frete FOB – Ibirama – SC – Descarga por conta e ordem do cliente
• Instalação e treinamento não Inclusos no valor do Equipamento
• Sem mais aguardamos comentários e estamos a disposição para esclarecer eventuais dúvidas
