CARACTERÍSTICAS TÉCNICAS
- Troca Automática de Ferramentas Linear com Magazine de furação
- Estrutura da máquina é reforçada, em tubos quadrados de aço soldados para evitar qualquer distorção, mesa de trabalho em baquelite
- Área de trabalho: 2000 x 3000 x 200 mm (X Y Z)
- Velocidade máxima de trabalho: 25m/min
- Velocidade deslocamento em vazio do motor: 80m/min
- Voltagem: AC 380V/60Hz
- Eixo Z com transmissão de fuso recirculante tipo ball screw

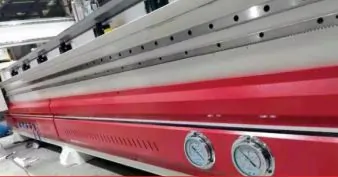

- Eixos X e Y com acionamento por cremalheiras e engrenagens helicoidais de alta precisão e deslocamento sobre guias lineares

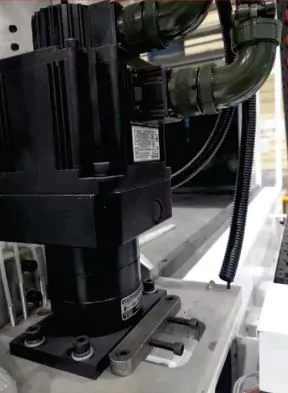

- Servo motores de 1000W Yaskawa (transmissão por redutores)
- Servo Drivers Yaskawa
- Eixo principal potência: 9,0 KW (12 HP) HQD refrigerado a ar
- Rotação do motor variável por inversor de frequência: 0~24.000 RPM
- Bombas de vácuo de 7,5 KW de anel líquido
- Abertura e fechamento das zonas de vácuo através de válvulas solenoides
- Software do sistema original Syntec 60W-e
- Sistema operacional: Syntec 60W-e
- 16 suportes porta ferramentas ISO 30 (inclusos)
- Pinças Ø4, Ø6, Ø12.7, pinça porta ferramentas ER 32
- Troca automática de ferramentas (16 pinças) + magazine de furação (9 porta brocas)
- Precisão de trabalho: 0,01mm
- Código de comando: G code, *uoo, *mmg, *plt
- Guias lineares Hiwin de 30mm com lubrificação automática
- Peso: 4750 kg
- Sistema para zeramento das ferramentas rápido
- Sistema de aproximação preciso
