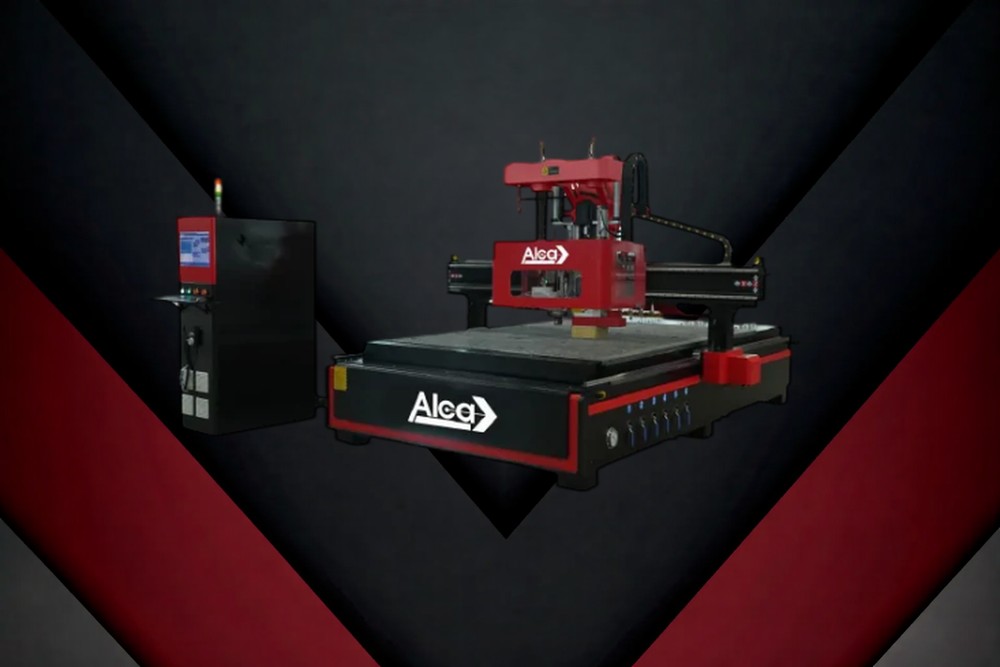

Descrição
CARACTERÍSTICAS GERAIS:
| Spindle: Spindle refrigerado a ar ALCA de 9,0 kW(12 Hp) + Magazine de furação com 9 porta brocas ALCA 5+4
| Servo Motores e servo drivers:
– Eixo X: Servomotor Inovance original + Servo driver Inovance (1500 W)
– Eixo Y: Servomotor Inovance original + Servo driver Inovance (1500 W)
– Eixo Z: Servomotor Inovance original + Servo driver + Freio (1500 W)
| Sistema de Controle: Sistema de controle ALCA para PC – Weihong
| Redutor: Redutores Shimpo (Eixo X = 1 conjunto, Eixo Y = 2 conjuntos)
| Guias lineares: Guias Lineares HIWIN de alta precisão de Taiwan (X/Z = 25 mm, Y = 30 mm)
| Blocos: HIWIN de alta precisão de Taiwan (X/Z = 25 mm, Y = 30 mm)
| Fuso de Esferas: Fuso de esferas de alta precisão
| Cremalheira e pinhão: Cremalheira e suporte ALCA de alta precisão
| Armazenamento de Ferramentas: Armazenamento linear para 16 ferramentas (16 porta-ferramentas inclusos)
| Estrutura da Máquina: Estrutura Robusta (Estrutura Dupla Reforçada)
| Mesa de Trabalho: Operação a vácuo, mesa desenhada com projeto ALCA de transmissão de vacuo
| Eletrônica: Marca Original Schneider França
| Sensor de Ferramenta: Sensores Automáticos de zeramento de ferramentas
| Coletor de Pó (opcional): Coletores de Pó com Sacos Duplos de 4,0 kW (5HP)
| Cilindro Posicionador: Inclusos
| Barra de descarga + limpeza da mesa: Inclusos
| Bomba de Vácuo: Bomba de anel liquido de 9,0 kW (12Hp)
| Área Máxima de Gravação: 1850x2750x300mm
| Espessura Máxima do Material: 180mm
| Dimensões da Mesa de Trabalho: 1850x2750mm
| Resolução de Processamento: ±0,1mm
| Resolução de Reposicionamento: ±0,02mm
| Velocidade de Rotação do Eixo: 24000rpm
| Sistema de Transmissão: Eixos X/Y: Cremalheira e Guia linear; Eixo Z: Fuso de esferas + guia Linear
| Velocidade de Deslocamento Vazio: ≥60000mm/min
| Velocidade de Processamento: ≥25000mm/min
| Quantidade de Spindles: 01 spindles 12HP – 24.000 RPM
| Formato: Código G
| Voltagem: Trifásico 380V 60Hz
| Peso: 2350kg
| Dimensões da Embalagem: 3950mmx2280mmx2550mm
