Descrição
CARACTERÍSTICAS TÉCNICAS
- Área máxima de gravação: 2.000×3.000×300mm
- Espessura máxima do material: 180 mm

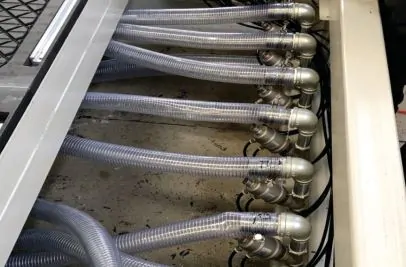

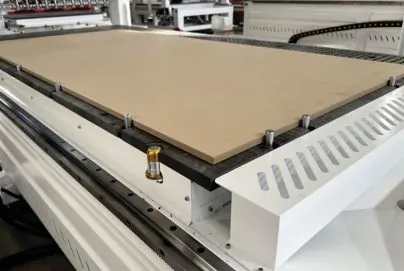

- Mesa de trabalho a vácuo: Com 06 setores comandados por eletroválvulas diretamente no painel da máquina
- Bomba de vácuo: 11.0KW (anel líquido)
- Tamanho da mesa de trabalho: 2.000×3.000mm
- Precisão de processamento: ±0,1 mm
- Precisão de posicionamento: ±0,02 mm
- Sistema de transmissão: Eixo X1Y cremalheira e guia linear + Sapatas; Fuso de esfera do eixo Z + guia Linear

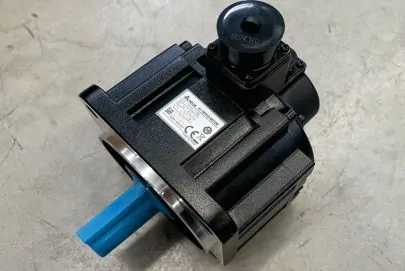

- Motor de condução: Servo Motor Delta Original + Servo Driver Delta (1000W)
- Velocidade de deslocamento: ≥60000 mm/min
- Velocidade de processamento: ≥20000 mm/min
- Sistema de controle: Sistema de controle original NK280B
- Formato: Código G
- Tensão: Trifásico 380V 60HZ
- Condições climáticas: Temperatura: 0–45°C; Umidade: 30%–75%
- Peso líquido: 2.650kg
- Tamanho da embalagem: 4400mm×2280mm×2050mm
SPINDLE PRINCIPAL

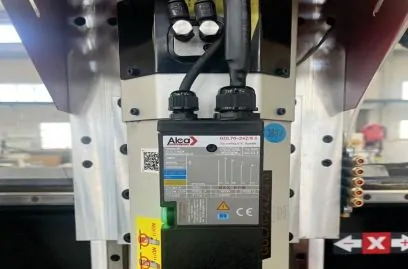

- Spindle refrigerado a ar de 9 KW ALCA
- RPM do Spindle: 24.000 rpm
MOVIMENTAÇÃO DOS EIXOS
- Eixo X: Servo Motor Delta Original + Driver Servo Delta (1000W)
- Eixo Y: Servo Motor Delta Original + Driver Servo Delta (1000W)
- Eixo Z: Servo Motor Delta Original + Driver Servo Delta + Freio (1000W)
OUTRAS CARACTERÍSTICAS
- Redutor: Shimpo (Eixo X=1 conjunto, Eixo Y=2 conjuntos)
- Guias Lineares: Taiwan CSK de alta precisão (X/Y=25mm, Y=30mm)
- Sapatas: CSK de Taiwan de alta precisão (X/Z=25mm, Y=30mm)
- Fuso de esfera: Projetado de alta precisão
- Cremalheira: Com dente helicoidal projetado com alta precisão

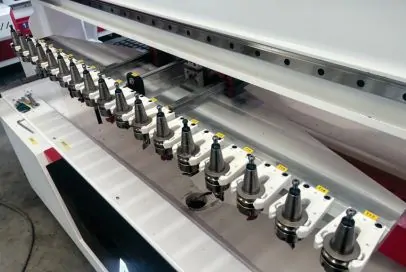

- Armazenamento de ferramentas: Armazenamento linear para 16 ferramentas (porta-ferramentas incluso 16 peças)
- Estrutura da Máquina: Reforçada passando pelo Processo de normalização para evitar tensão do material gerado pela soldagem (Estrutura Dupla Reforçada)
- Componentes elétricos originais: Schneider
- Sensores automáticos de ferramenta: Inclusos
- Cilindro de Posicionamento: Incluso
- Barra de descarga: Incluso
- Inversor de frequência: Fulling 11KW
- Chave elétrica de partida da bomba a vácuo: Softstart inclusa
