Description
CARACTERÍSTICAS TÉCNICAS
- Área Máxima de Gravação: 2000x3000x600mm
- Espessura máxima do Material: 350mm (Tamanho de Trabalho de 0–180 Graus)
- Tamanho da Mesa de Trabalho: 2000mmx3000mm
- Precisão de Processamento: ±0,1mm
- Precisão de Reposicionamento: ±0,02mm
- Sistema de Transmissão: Eixo X1Y: Cremalheiras + guia linear / Eixo Z: Fuso de Esferas + guia linear
- Velocidade de Deslocamento em Vazio: ≥60000mm/min
- Velocidade de Processamento: ≥20000mm/min
- Formato: Código G
- Voltagem: Trifásico 380V 60HZ
- Peso da máquina: 2950kg
- Tamanho da Embalagem: 4400mmx2289mmx2050mm

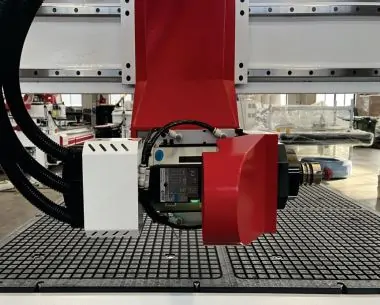

- Spindle com Resfriamento a Ar ALCA de 9,0kW
- Velocidade do spindle: 24000rpm
MOTORES E DRIVERS DE ACIONAMENTO

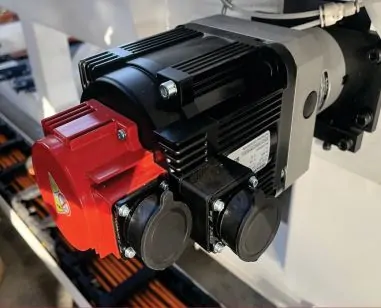

- Eixo X: Servo Motor Weihong + Servo Driver Weihong (1500W)
- Eixo Y: Servo Motor Weihong + Servo Driver Weihong (1500W)
- Eixo Z: Servo Motor Weihong + Servo Driver Weihong + Freio (1500W)
- 4º Eixo: Servo Motor Weihong + Servo Driver Weihong + Redutor (750W)
OUTRAS CARACTERÍSTICAS
- Sistema de Controle PC ALCA
- Redutores Shimpo (Eixo X=1 Conjunto, Eixo Y=2 Conjuntos)
- Fuso de Esfera de alta precisão
- Guias lineares e sapatas Taiwan CSK de Alta Precisão (X/Y/Z=30mm)
- Fuso de Esferas de Alta Precisão

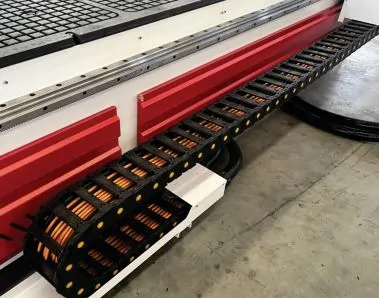

- Cremalheira com dente Helicoidal de Alta Precisão

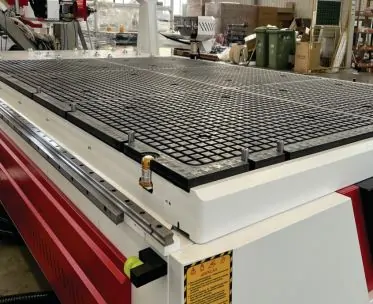

- Mesa de Trabalho à vácuo com 06 setores
- Bomba à vácuo 11KW (anel líquido)

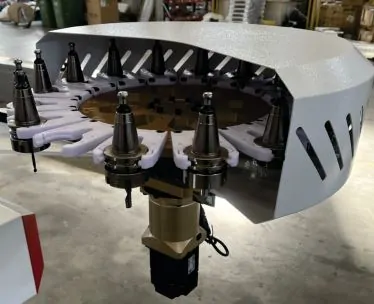

- Armazenamento de ferramentas: 16 Porta-Ferramentas em Carrossel (16 Porta-Ferramentas Inclusos)
- Estrutura da máquina: Resistente e reforçada
- Sensor de zeramento de Ferramentas: Incluso
- Componentes elétricos Originais: Schneider
- Inversor de frequência: Fulling 11KW
- Chave elétrica de partida da bomba à vácuo: Softstart inclusa
