Description
CARACTERÍSTICAS TÉCNICAS
- Área de gravação máxima: 2000x3000x300mm
- Espessura de material aceitável: 180mm
- Tamanho da mesa de trabalho: 2000 mmx3000 mm
- Precisão de processamento: ±0,1 mm
- Precisão de reposicionamento: ±0,02 mm
- Sistema de transmissão: Eixo X1Y Cremalheira e guia linear + Sapatas; Fuso de esfera do eixo Z + guia Linear
- Motor de acionamento: Servo Delta Original + Servo Driver Delta (1000 W)
- Velocidade de deslocamento: ≥60000 mm/min
- Velocidade de processamento: ≥20000 mm/min
- Sistema de controle: NK280B original
- Formato: Código G
- Voltagem: Trifásico 380 V 60 HZ
- Fatores climáticos: Temperatura: 0–45°; Umidade: 30%–75%
- Peso líquido: 2700kg
- Tamanho da embalagem: 4400mm×2280mm×2050mm

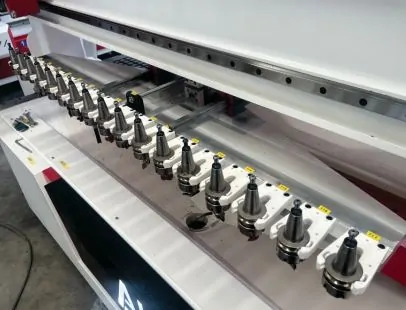

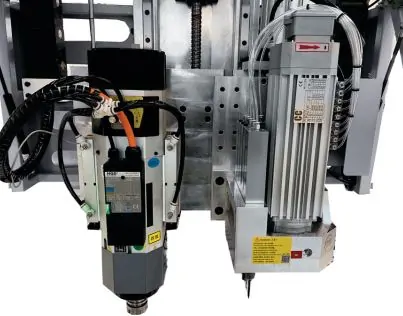

- Spindle + Magazine: Spindle de 9 kW ALCA + magazine de furação com 09 porta brocas (5+4)
- Velocidade de rotação do spindle: 24000 rpm
MOTORES E DRIVERS
- Eixo X: Servo Motor Delta Original + Driver Servo Delta (1000W)
- Eixo Y: Servo Motor Delta Original + Driver Servo Delta (1000W)
- Eixo Z: Servo Motor Delta Original + Driver Servo Delta + Freio (1000W)
OUTRAS CARACTERÍSTICAS
- Redutores: Shimpo (Eixo X = 1 conjunto, Eixo Y = 2 conjuntos)
- Guias Lineares: Taiwan CSK de alta precisão (X/Z=25mm, Y=30mm)
- Sapatas: CSK de alta precisão (X/Z=25mm, Y=30mm)
- Fuso de esfera: Projetado de alta precisão
- Cremalheira: Com dente helicoidal projetado com alta precisão
- Estrutura: Corpo e pórtico da máquina reforçados passando pelo Processo de normalização para alívio de tensão do material gerado pela soldagem (Estrutura Dupla Reforçada)

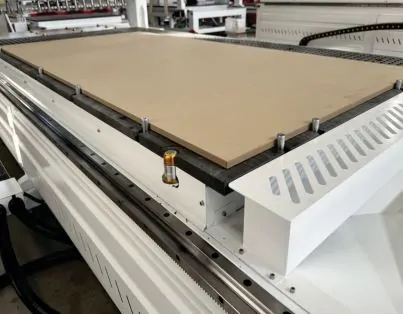

- Mesa de trabalho: Mesa a vácuo com 06 setores de trabalho, com comando por eletroválvulas no painel da máquina
- Componentes elétricos: Originais Schneider
- Cilindro de posicionamento: Incluso
- Barra de descarga: Incluso
- Inversor de frequência: Fulling 11KW
- Chave elétrica de partida da bomba a vácuo: Softstart inclusa
