Description
CARACTERÍSTICAS TÉCNICAS

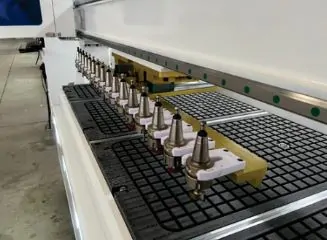

- Troca automática de ferramentas: Linear com magazine de 16 porta-ferramentas
- Estrutura da máquina: Tubos quadrados de aço soldados e revenido para evitar distorção, mesa de trabalho em baquelite
- Área de trabalho: 1850 x 2850 x 180 mm (X, Y, Z)
- Velocidade máxima de trabalho: 25 m/min
- Velocidade de deslocamento do motor: 50 m/min
- Voltagem: AC 380V / 60Hz
- Eixo Z: Transmissão de fuso recirculante PMI ball screw

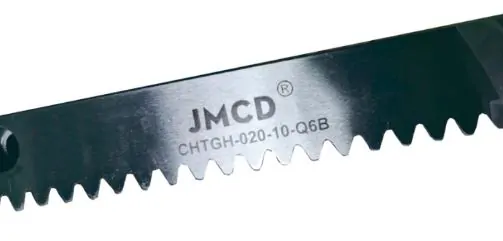

- Eixos X e Y: Acionamento por cremalheiras e engrenagens helicoidais de alta precisão, com deslocamento sobre guias lineares

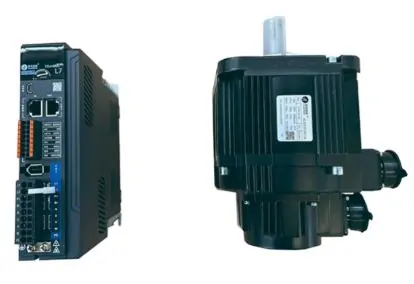

- Servo motores: 1500W Inovance
- Servo drivers: 1500W Inovance (4 individuais)

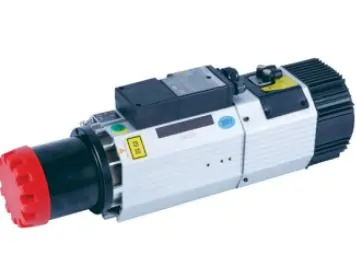

- Eixo principal: Potência 9,0 kW HQD refrigerado a ar
- Rotação do motor: Variável por inversor de frequência – 0 a 24.000 RPM

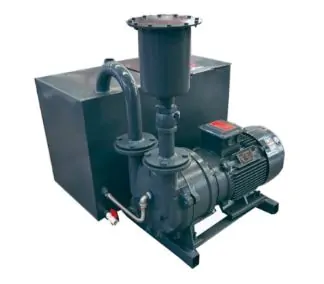

- Bombas de vácuo: 9 kW (12 HP) refrigeradas com anel líquido
- Redutores de transmissão: Marca Shimpo
- Controlador da máquina: Original NC60A – Weihong
- Suportes porta-ferramentas: 16 unidades ISO 30
- Pinças: Ø4, Ø6, Ø12.7
- Pinça porta-ferramenta: ER 32
- Precisão de trabalho: 0,01 mm
- Código de comando: G code, *uo0, *mmg, *plt
- Guias lineares: Hiwin de 25 mm com lubrificação automática
- Barra de descarga e sistema de limpeza: Acompanhados
- Pinos pneumáticos: Para zeramento da chapa

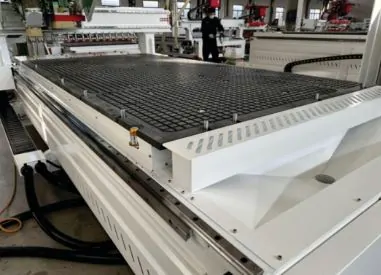

- Mesa: Dividida em 6 zonas de vácuo
- Sistema de zeramento: Ferramentas rápido
- Sistema de aproximação: Preciso
