Descrição
CARACTERÍSTICAS TÉCNICAS
SPINDLES
-
Potência total: 28,5 kw
-
Potência do motor do fuso: 6 kW
-
Velocidade de rotação do Spindle: 18.000 rpm
VELOCIDADE MÁXIMA DE POSICIONAMENTO
-
Velocidade do eixo X: 130m/min
-
Velocidade do eixo Y: 100m/min
-
Velocidade do eixo Z: 30m/min
-
Uma velocidade do eixo: 60m/min
-
Velocidade do eixo U: 130m/min
-
Velocidade do eixo V: 100m/min
-
Velocidade do eixo W: 30m/min

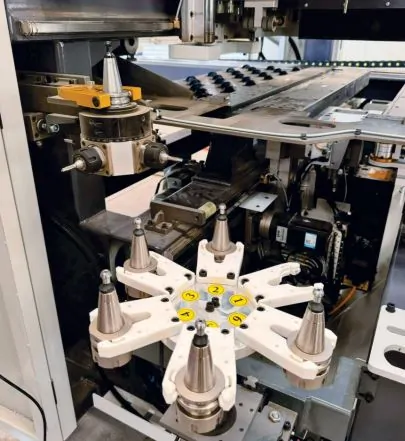

MAGAZINES
-
Pente de perfuração vertical superior: 12 peças
-
Pente de perfuração horizontal superior: X: 2+2 E: 2+2
-
Pente de perfuração vertical inferior: 9 peças
TAMANHO DO PAINEL
-
Largura: mínima 30mm – máxima: 1200mm
-
Comprimento: mínimo 70mm – máximo: 3300mm
-
Espessura: mínima 9mm – máxima 55mm
OUTROS
-
Bocal para sucção de poeira: 2x φ200mm (banco de broca 4x φ100mm + ranhura φ150mm) abaixo de 1x φ150mm
-
Dimensões da máquina: 5900x2700x2500mm
-
Peso: 3300kg
LÂMINA DE RANHURA LATERAL
-
Profundidade máxima: 8mm
-
Espessura mínima do painel: 4mm

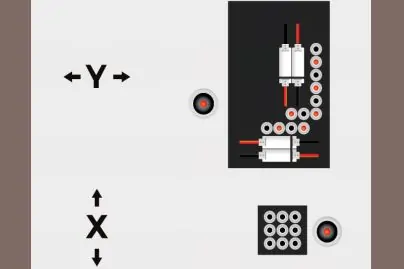

DOIS PENTES DE FURAÇÃO TRABALHAM AO MESMO TEMPO
-
Tamanho mínimo do painel de furação vertical: 64mm
-
Tamanho mínimo do painel de furação horizontal: 188mm
